市政工程施工

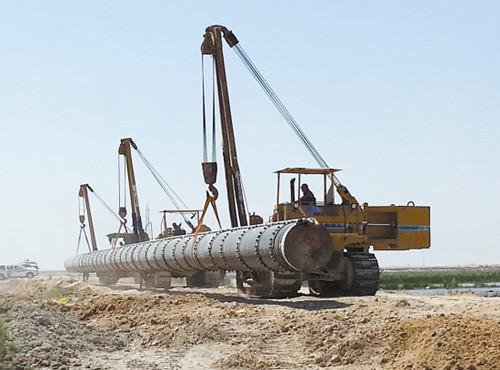

1、管線工程施工測量工藝流程
測量樁位交接→樁位復測→控制網側設→管線開挖測量→管線基礎測量→管線安裝測量→回填過程測量→竣工測量
2、管線溝槽開挖、準備工作
①對開挖區域進行詳細的物探和人工開挖探溝,調查地下管線和構筑物的詳細情況,繪制地下管線平面圖和縱斷面圖,根據實際情況制定妥善的地下管線保護和遷移方案。
②制定開挖方案,確定合理的開挖方式、施工順序和邊坡防護措施,選擇適 當?shù)氖┕C(jī)械。
③做好建筑物的標準軸線樁、標準水平樁,用白灰灑出開挖線,必須經過檢驗臺格,辦理完驗線手續。
④若設計基礎底面低于地下水位,要提前采取降水措施,把地下水位降至低于溝槽底面0.5m以下。然后再開挖。
⑤夜間施工時,應合理安排工序,防止錯挖或超挖。施工場地應根據需要安裝照明設施,在危險地段應設置明顯標志。
⑥熟悉圖紙。施工機具
推土機、自卸汽車、挖土機、裝載機及機動翻斗車等、蛙式或柴油打夯機、手推車、鐵鍬、3~5m鋼尺,20#鉛絲、膠皮管、尖、平頭鐵鍬、手錘、手推車、梯子、鐵鎬、撬棍、鋼尺、坡度尺、小線等。
工藝流程
必要情況(施工降水) 溝槽開挖 邊坡修整、支護 人工清底 邊坡支撐
操作方法①管道溝槽底部的開挖寬度
管道溝槽底部的開挖寬度要按照設計要求留置,若設計無要求時,按照線面公式計算:
B=D1+2(b1+b2+b3)
式中:B——管道管道溝槽底部的開挖寬度
D1——管道結構外緣寬度
b1——管道一側的工作面寬度
b2——管道一側的支撐厚度(150~200mm)(如果有)
b3——現場澆筑混凝土或鋼筋混凝土管渠一側模板厚度 ②確定管道一側的預留工作面寬度(見表4-5)
管道一側的預留工作面寬 表4-5
管道結構的外緣寬度D1
管道一側的工作面寬度b1 非金屬管道和金屬管道
③管線溝槽開挖順序和斷面
本工程新建地下管線種類繁多,招標文件中所給的管線圖紙有雨水、污水,電力。其它如天然氣、電信和上水管線沒有圖紙,管線的埋深和位置無法確定。在已知的管線中,路燈電纜隨人行步道同步施工;污水、雨水距均超過2.5m,故分別采用明挖單槽施工,首先開挖污水管線,待污水管線完成一個施工流水段后,同時開挖雨水管線的溝槽。
④溝槽開挖方法
a、根據工程地質勘察資料及當?shù)貧庀蟆⑺馁Y料,路線溝槽開挖首先進行地下水施工降排,在溝槽開挖線外2-3米處設置降、排水井,降水井平面位置應
不影響溝槽開挖。降水井個數、深度、間距、出水量根據施工現場確定。
b、溝槽開挖支護形式采用插打板樁密撐支護。
c、土方開挖擬采用機械挖槽配合人工清底,對于深槽采取分層開挖。先由測量人員放好開槽線,由于東側雨污水距離較近,所以采用合槽施工。開挖時一次性開挖到底,機械挖槽時,開挖至設計基底標高以上20cm,改為人工清底,以確保槽底原狀土體不受擾動,如遇局部超挖或發生擾動,換填最大粒徑10~15mm的天然級配碎石;挖出的土方用自卸車運走,施工時應注意觀察土壓力變化,如有異?,F(xiàn)象及時采取補救措施。槽邊1m處沿溝槽走向設1.2m高紅白漆護欄,并圍防汛埂,以防雨水沖槽。施工前應對施工人員進行詳細的技術交底,明確槽底高程、斷面尺寸、地上、地下構筑物及保護措施;當下一道工序不能與本工序連續進行時,槽底預留層應待下一步工序開工時再挖。清理槽底盡量使用平鍬。清槽前,應進行高程測量和中線放樣,以確保工程質量;雨期施工時,要加強對邊坡的保護??蛇m當放緩邊坡或設置支撐,同時在坑外側圍以土堤或開挖水溝,防止地面水流入。冬期施工時,要防止地基受凍;成槽后應及時在槽邊設鋼管安全護欄、標志牌及標志燈,并及時進行基礎釬探和報監理工程師驗收。
d、回填 管線施工完成后,即可回填,回填料采用中粗砂.回填根據地下水及地基情況,依據國標04S520-58選用塑料排水管道沿槽底和兩側邊坡土工布加固技術做法施工,當污水管道位于地下水位以上時,可取消土工布加固,并把中粗砂換為級配碎石.回填料壓實度符合設計施工要求.
e、注意事項 開挖過程中,嚴格控制開挖尺寸,基坑底部的開挖寬度要考慮工作面的增加寬度。盡量減少對基土的擾動,若基礎不能及時施工時,可預留200~300mm土層不挖,待作基礎時再挖。開挖基坑時,有場地條件的,一次留足回填需要 的好土,多余土方運到棄土處,避免二次搬運。土方開挖時,要注意保護標準定位樁、軸線樁、標準高程樁。要防止鄰近建筑物的下沉,應預先采取防護措施,并在施工過程中進行沉降和位移觀測。
